Tele2 Arena

White prisades för Tele2 Arena

Höjdpunkten på evenemanget Plåt13 var utnämningen av Plåtpriset, som i år gick till White och Tele2 Arena. Priset mottogs av Fredrik Källström, arkitekt och ansvarig för arenans gestaltning och Raimo Joss, arkitekt och handläggare för fasadutformningen.

– Det är med både ödmjukhet och glädje som vi tar emot det här priset. Vi är också mycket stolta över att ha lyckats ta arenan från vision till verklighet, sa Fredrik Källström vid prisutdelningen.

Plåtseminariets pris tilldelas en svensk arkitektbyrå som under året visat upp ett projekt där metallfasadens möjligheter har tillvaratagits och maximerats utifrån aspekterna form, funktion, innovation och miljö. I år tilltalades juryn av arenans storhet och transparens, exakthet, dubbla fasadlager, och det ljusspel och färgskiftningar som uppstår i samspel med solen.

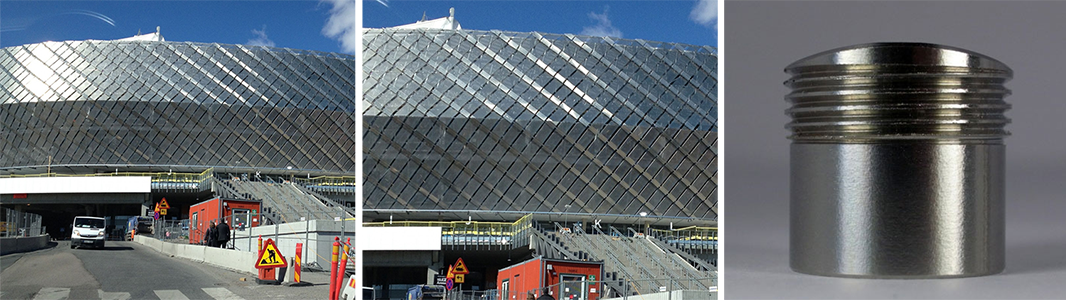

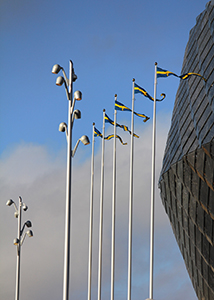

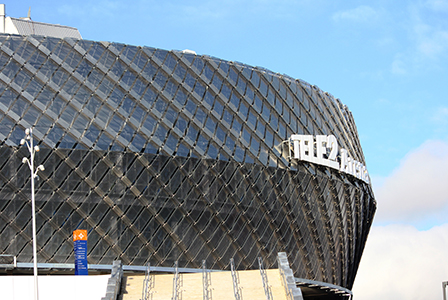

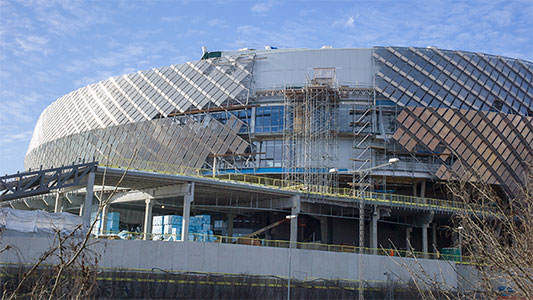

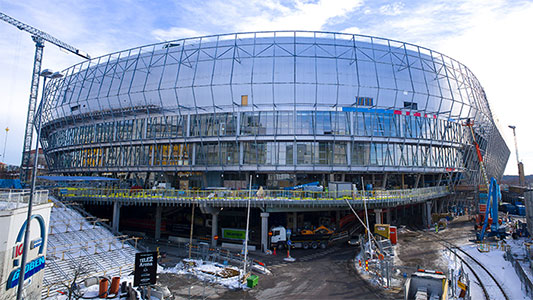

Fredrik Källström på White var också en av dagens talare. Under sitt föredrag beskrev han visionen för en Tele2 Arena i en stad i världsklass. En vision som efter tio års arbete äntligen har förverkligats. Han berättade om den komplexa fasadlösningen på den asymmetriska arenan. Fasaden utgörs av en inre stängd fasad med sandwichelement och en yttre transparent fasad bestående av 6 000 kasetter i perforerat fartygsaluminium. Tack vare ett gediget arbete med mock-ups kunde glans- och perforeringsgrad liksom nattliga ljussättningen testas och optimeras.

Inblandade företag

Dematek AB

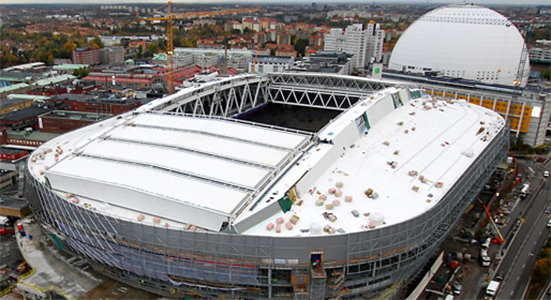

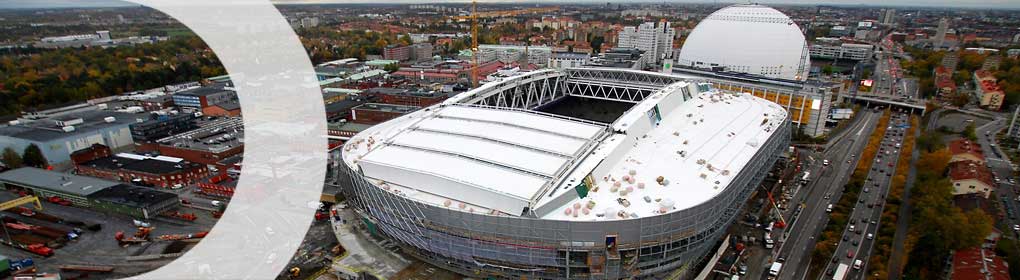

Dematek levererade mekaniseringen av det skjutbara taket

"Vi valde Dematek dels för att vi fick förtroende för företaget och deras kompetens, dels för att de hade ett konkurrenskraftigt pris"

– Egentligen är det ganska enkelt. Det är bara två luckor som skall öppnas och stängas. Enda skillnaden mot andra anläggningar som Dematek utfört är att de här luckorna är på 70 x 53 meter och består av fyra sektioner vardera. Det är tungt, det blir många hjul och många maskiner, säger Thomas Henriksson, produktansvarig på Dematek och ansvarig för mekaniken till projektet på Tele2 Arena.

Två takhalvor om vardera fyra segment Hålet i arenan som det skjutbara taket skall täcka är som en fotbollsplan, 70 x 105 meter och taket består av två halvor om vardera fyra segment. – Varje segment är på 13,5 x 70 meter och kommer bäras upp i sina hörn av en boggie med två hjul. Det är standardhjul (RNE 630) av samma typ som används på stora traverskranar. Boggiekonstruktionen är dock en speciallösning som vi tagit fram. Boggien innehåller bland annat en glidaxel som gör att taket kan vara flexibelt och klara förändringar som kan uppkomma på grund av väder och vind, säger Joakim Brännlund.

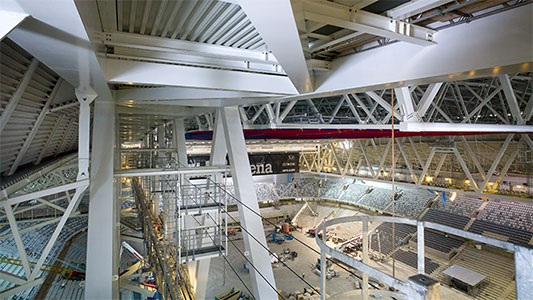

I arenans hörn är det fyra pelare och ovanpå pelarna ligger det två fackverksbalkar. Varje balk väger 1500 ton, är 15 meter hög och 6 m bred på mitten! På varje balk finns en räls som taket kommer åka på.

– Vi levererar drivningen i form av fyra maskinrum, som varje är försett med fyra Demag standard lyftmaskinerier DH2000. Våra lyftmaskinerier används för att dra igen taket medan öppning sker med hjälp av tyngdkraften. Linorna sitter fast i det åkbara taket och går inne i balken, säger Joakim Brännlund.


Top Industri AB

Här har vår snabbtorkande handtork Elstar ST 6500quick använts.



Lindab Sverige AB

Tele2 Arena i Stockholm blir en modern och flexibel idrotts- och evenemangsarena i världsklass. 142 ton plåt, 4 500 m lättbalk och 8 100 m² sandwichelement och högprofil har Lindab levererat till Liab Plåtbyggarna.


Fox Belysning AB

HLS i Tele2 Arena. Belysning i trapphus runt arenan

Fox Design har levererat 316 stycken HLS ledstångsbelysning.

Avståndet mellan de syrafast rostfria armaturerna är 2 m och är monterade i räcke på 0,9 m höjd. Färgtemperatur 3000K. Ljus på den 1,5m breda trappan (medel 24 lux – min 3 lux). Energiförbrukningen för att få ljus på alla trappor är totalt endast 540W.

Det som gör HLS LEDstångsbelysning unik är att den är liten i storlek och vandalsäker, men också att det är den produkten på marknaden som ger arkitekt, ljusdesigner samt ingenjör full designfrihet i skapandet av ledstångsbelysningar.

HLS finns i ett brett spektrum av varianter beroende av material i ledstången, färgtemperaturer samt RGB. Det kan dimmas med de vanligaste belysningsprotokollen såsom 1-10V, pulsfasstyrning, DALI samt DMX.

HLS LEDstångsbelysning är en beprövad och pålitlig lösning för att belysa gångvägar, broar och trappor.


Unisport Scandinavia AB

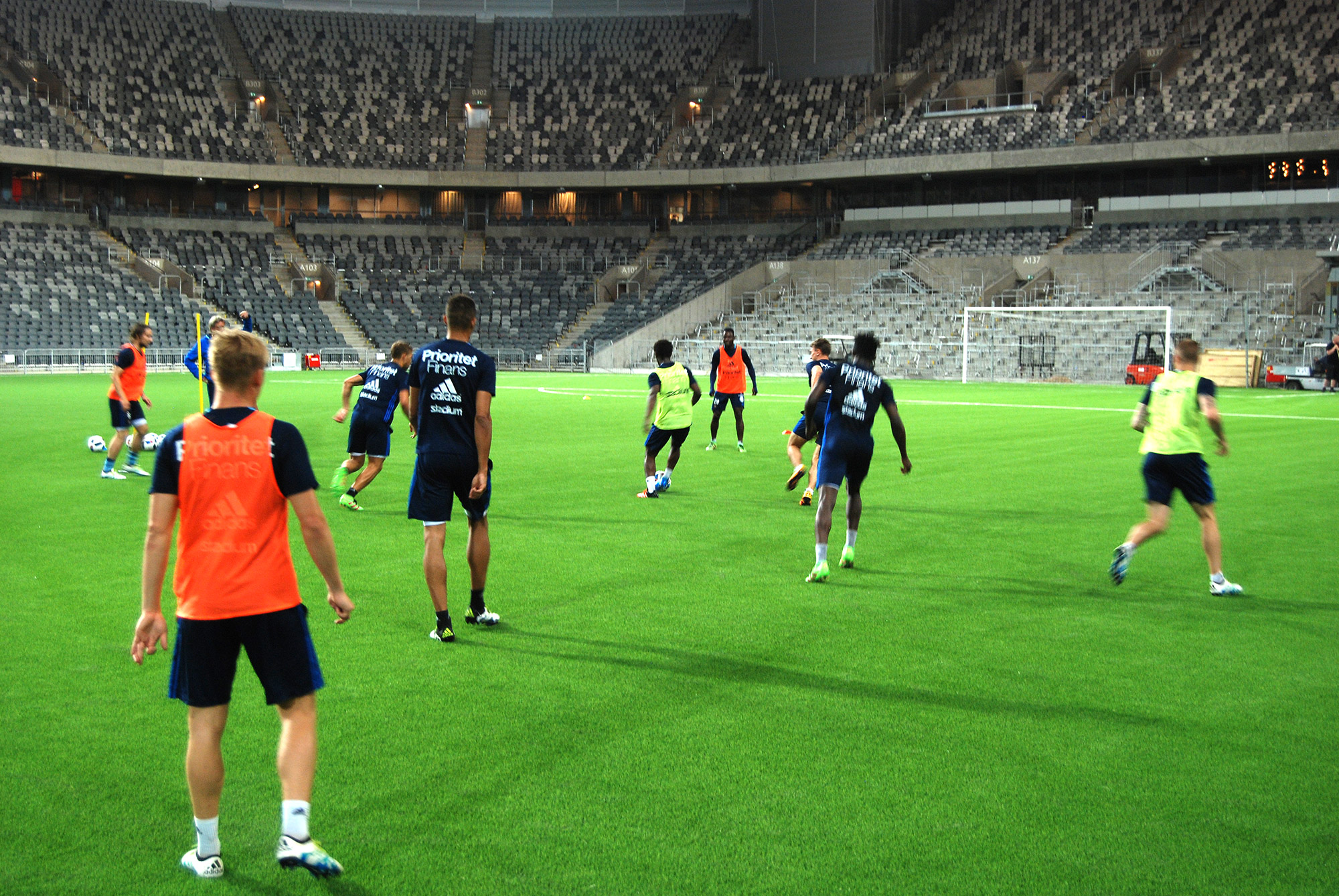

Konstgräs från Unisport.


Mapei AB

Mapei har installerat golv och väggar.


Akustikkonsult
ACAD-International AB
Arkitekt skiss
Arup Sports Gmbh
Arkitekt skiss
White Arkitekter AB
Arkitekt
White Arkitekter AB
Beställare
Stockholm Globe Arena Fastigheter AB
Byggentreprenör
Peab Sverige AB
Byggherre
Stockholmsarenan AB
Elentreprenör
Eitech Engineering AB
Elkonsult
Mats Strömberg Ingenjörsbyrå AB
Geokonsult
WSP Sverige AB
Golventreprenör
Golv 2000 AB
Hissentreprenör
KONE AB
Inredningsarkitekt
Temagruppen Sverige AB
Konstruktör
WSP Sverige AB
Markentreprenör
Berg & väg Maskin AB
Markkonsult
MARKSTYRKAN AB
Mur- och Putsentreprenör
STARK Fasadrenovering i Sverige AB
Målningsentreprenör
Sandå Stockholm AB
Projektledare
MAKAB Marklund Ahlén Konsult AB
Rivningsentreprenör
Berg & väg Maskin AB
Rivningsentreprenör
DemCom Demolition AB
Sprinklerentreprenör
Imtech VS-teknik AB
Stomentreprenör
Betongmästarna Sverige AB
Stomentreprenör
Normek Oy
Stomleverantör
Betongmästarna Sverige AB
Styr- och reglerentr
Nordomatic AB
Stål/smidesentreprenör
Normek Oy
Totalentreprenör
Peab Sverige AB
Vententreprenör
Bravida Öst AB
Ventilationskonsult
Projektengagemang Sweden AB
VS-entreprenör
Sandbäcken Utveckling AB
VS-entreprenör
Svärtinge Rör & VVS AB
Vs-konsult
Projektengagemang Sweden AB

Produktkopplingar

Hjulblocksystem

Våra hjul och hjulblocksystem är moduluppbyggda och konstrueras och tillverkas för de mest varierande användni ...


Tak

Takplåt, Högprofil, Planplåt, Sandwich tak, Läkt, Taksäkerhet


Elstar

Elstars handtorkar är marknadens verkliga storsäljare och är populära i offentliga miljöer, till exempel på id ...


Konstgräs Fotboll

Med en stor kunskap i branschen och med över 1000 installationer i Norden har vi en unik erfarenhet inom utvec ...


Parkett och trägolv

Parkett och trägolv


Vägg

Väggprodukter


Projektdata

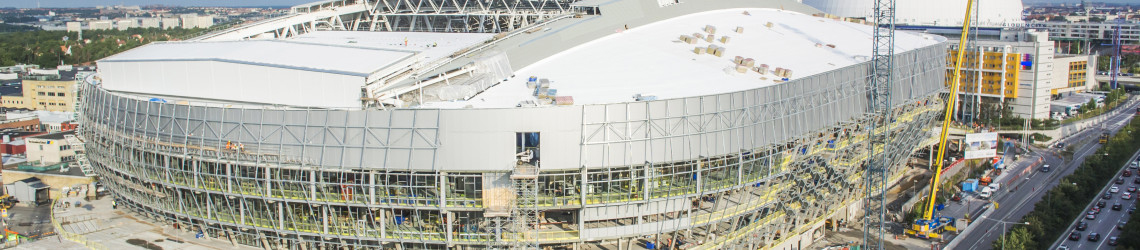

Nybyggnad av multifunktionsarena i Johanneshov
Tele2 Arena
Arenavägen 83
Grishuvudet 2
Stockholm
Stockholm
Värde(Milj.):
2,7 mdr kr
Entr.form:
Totalentreprenad
Volym:
500000
Huskroppar:
1
Bruttoyta:
100000
Byggstart:
mars 2010
Färdigt:
maj 2013
Byggtid:
36 månader
Skapades:
2007
Uppdaterades:
2015-11-24

Relaterade projekt

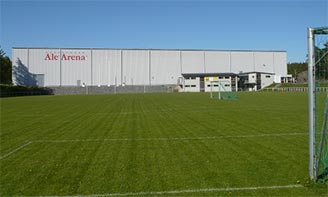

Ale arena

Ale arena

Ale

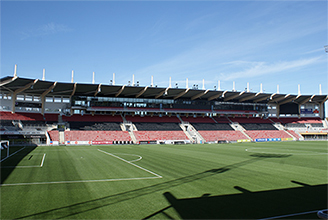

Behrn Arena
