Olda kantregelpar 43 HZA/33 HZM

Datum: 28 Apr 2022

Olda kantregelpar 43 HZA/33 HZM med förstärkta och rostfria Ø12 x 60 mm reglar avsedda för större pardörrar av metall


OLDA Innovation AB har sedan 1992 skaffat sig erfarenhet av utveckling, konstruktion och tillverkning av automatiska och manuella kantreglar, dörrstopp och koordinatorer. Då pardörrar av metall får allt större dimensioner, har OLDA vidareutvecklat paren av automatiska 43 HZA och manuella 33 HZM med förstärkta och rostfria Ø12 x 60 mm reglar utan förändrad produkthöjd- och monteringsmått, vilket gör det mjöligt att byta från tidigare kantreglar med regel 30 mm även i existerande pardörrar. Kantregelparen finns både med dorndjup 32 och 20 mm. Den ökade regellängden och justermånen klarar större avstånd mellan dörrblad och karm/tröskel, tröskellösa innerdörrar och integrering med bredare automatiska tätningströsklar. Den tvingande reglingen ger exakt justering av önskad regelprojektion och den delade aktivatorn ger en mjukare regling av tyngre dörrblad.

OLDA 43 HZA-32T reglas och avreglas automatiskt och har regeldiameter 12 mm, regellängder 30 eller 60 mm, dorndjup 32 mm samt stolpbredd 22 mm. Liknande dimensioner som manuella OLDA 33 HZM-32 som reglas med hävarmssystem och har samma regeldiameter, dorndjup och stolpbredd.

Kantreglarna är enkelverkande för tvingande regling av passivt dörrblad i pardörrar, vilket ger en extra säkerhet ur brandsäkerhetssynpunkt. De fälls in i stål- eller aluminiumdörrar, både upptill och/eller nedtill i dörrbladskanten, på passiva dörrblad med eller utan urtag för stolpen.

Totalhöjden är 200 + 70 mm, stolpbredden 22 mm och produktdjupet 42 är lika för både den automatiska och manuella kantregeln, och den längre 60 mm regeln ökar även justermånen. Efter att regeln är justerad till önskad projektion, är det avgörande att kontrollera att stoppskruven är ordentligt låst.

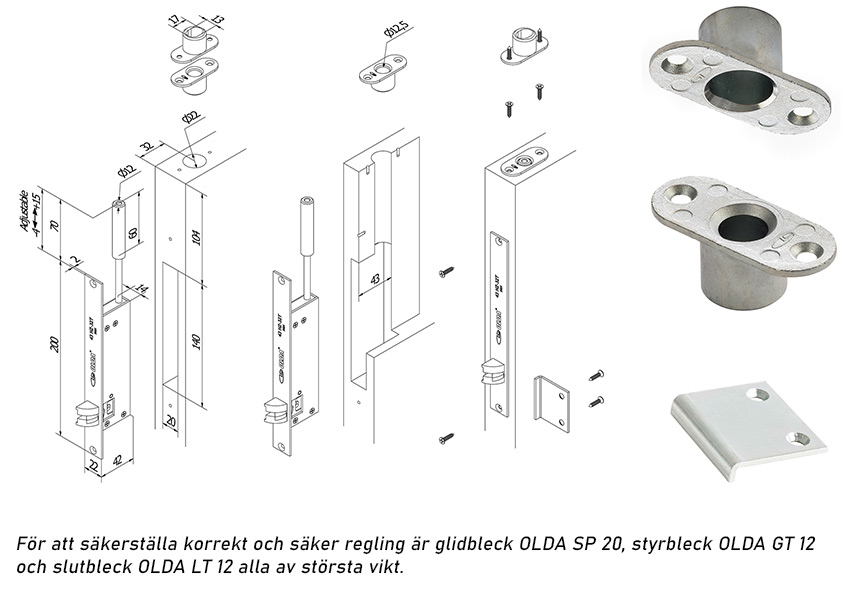

För att maximera den ökade styvheten som 60 mm regeln ger, är det av största vikt att man dels använder styrbleck OLDA GT 12 för att säkerställa en korrekt regling och minska friktionen mellan regel och dörrbladet, dels slutblecket OLDA LT 12 (17x13) vars ovala hål lättare hanterar om dörrbladet ”sätter sig med åren”. Olda slutbleck finns även med det ovala hålet i motsatt riktning, dvs dörrens öppningsriktning (LT 12 (13x17)). Om ett mer precist slutbleck önskas, kan styrbleck GT 12 även användas som slutbleck.

Vid tröskellösa pardörrar rekommenderas skyddade golvbleck OLDA FS R12/15 serien för flexibel limning direkt i solida golv huvudsakligen av klinker, marmor, sten och trä. Golvblecken är gjorda helt i rostfritt stål och ger en säker regling genom ökad slaglängd och hindrar smuts och grus att fastna. OLDA FS R12 och R15 passar båda för regeldiameter 12 mm, där ett mindre glapp mellan regel och golvbleck ger möjligheter att förbättra dörrpartiets ljudkomfort samt klara dagens ökade rök- och brandkrav.

Automatiska OLDA 43 HZA-20T har dorndjup 20 mm och stolpe med rundade hörn vilken passar ihop med manuella OLDA 33 HZM-20 som har fortfarande rektangulär stolpe. Till dessa finns det styrbleck GT 12 (20) som klarar av det mindre dorndjupet.

Glidblecket SP 20 är avgörande för att uppnå den mjukare regling som den delade aktivatorn möjliggör genom dels en minskad friktion tack vare att ”hjälpaktivatorn”, dels en större aktiv radie så att kantregel får jobba mera ”jäms med” glidblecket.

För tyngre dörrblad och större pardörrar är det av största vikt att det passiva dörrbladet stänger före det aktiva, vilket automatiska kantreglar, de flesta lås samt överfalsade dörrblad förutsätter. Dörrkoordinator OLDA 30 DK finns i två olika längder för karmbredder upp till 2130 mm och passar pardörrar med aktivt dörrblad både till höger och till vänster och monteras normalt under karmens överstycke.

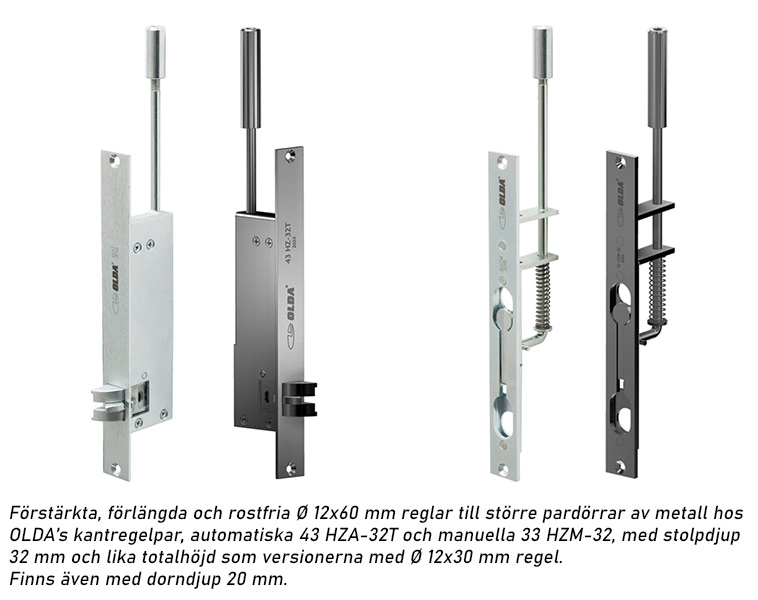

Automatisk kantregel OLDA 43 HZA-32T  Manuell kantregel OLDA 33 HZM-32

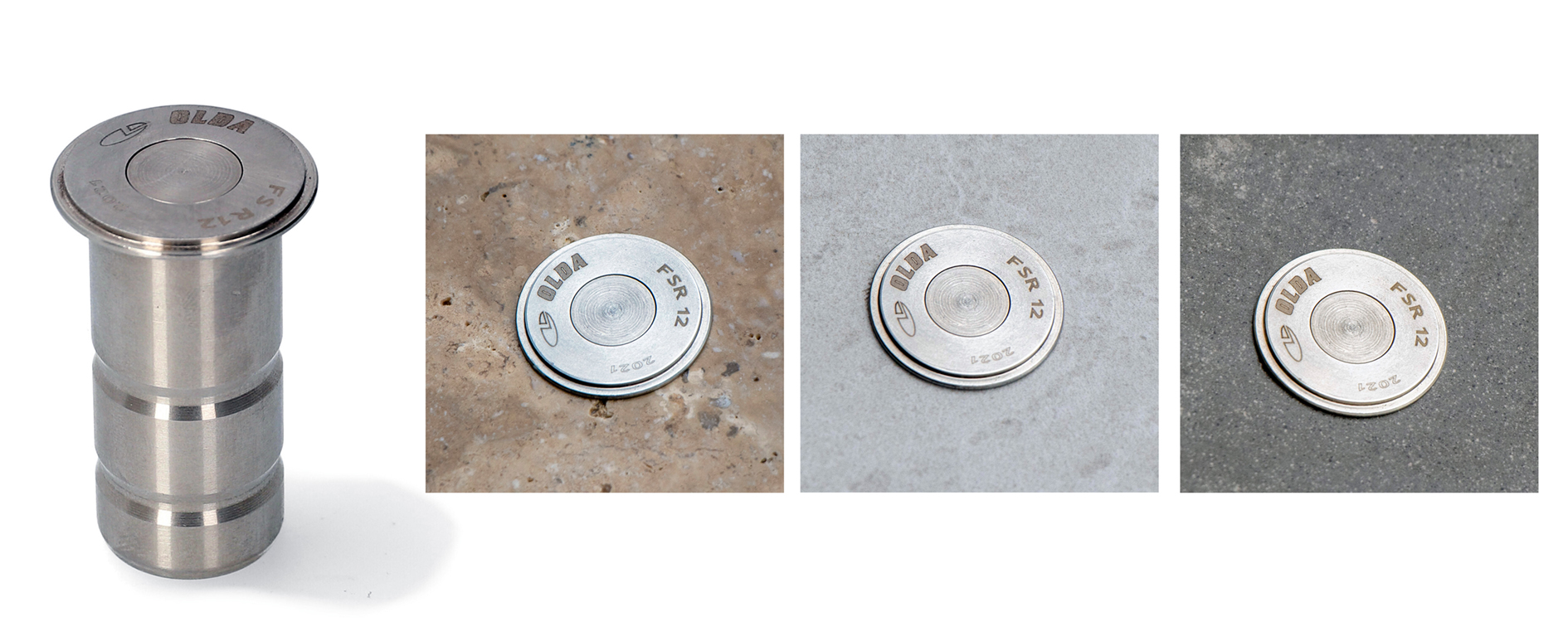

Rostfria OLDA FS R12/R15 ger säker och flexibel montering genom limning direkt i solida golv med endast 2 mm höjd och garanterar en säker låsning av passiva dörrblad genom att hindra smuts och grus att fastna i golvblecket.
